Utførelse av grunne kabelgrøfter iht. siste avklaringer fra DSB
RENblad 9008 er oppdatert med tydeligere krav til prosjektering, materialvalg og risikovurdering for grunne kabelgrøfter – inkludert kabler helt uten overdekning. Endringene åpner for løsninger som tidligere ikke var tillatt, men stiller samtidig høyere krav til dokumentasjon og kvalitet.
Publisert 15. august 2025
RENblad 9008 har gjennomgått en betydelig revisjon fra versjon 1.7 til den nye utgaven som nå er publisert. Den nye versjonen gir en langt mer detaljert tilnærming til prosjektering og utførelse av grunne kabelgrøfter, inkludert kabler helt uten overdekning. RENbladet er nå i samsvar med DSB sin siste avklaring ang. bruk av sterke plastrør til høyspentkabler: Bruk av grunne kabelgrøfter for permanent anvendelse. Endringene berører både tekniske krav, prosjekteringsprosedyrer, materialspesifikasjoner og markeringsregler.
Krav til overdekning – større fleksibilitet
Tidligere var sterke plastrør ikke akseptert for høyspentkabler forlagt uten eller med liten overdekning uten bruk av sterke stålrør eller omstøpt rørpakke. Nå kan sterke plastrør brukes både for LS- og HS-kabler med 0 m overdekning, forutsatt at de tilfredsstiller definerte kvalitetskrav og risikovurdering.
Risikovurdering – fra anbefaling til krav
Der den gamle versjonen beskrev risikovurdering som et valg i spesielle tilfeller, stiller den nye REN-normen krav om dokumentert risikovurdering for alle anlegg med grunne grøfter. Det utarbeides en mal som kan brukes som utgangspunkt til risikovurdering i verktøyet "Risikovurdering". Kriteriene er utvidet og dekker blandt annet:
- Estetikk, ferdsel og skadepotensial.
- Trafikklast, hærverk og klimabelastning.
- Skader fra maskiner og kompliserte grunnforhold.
Nytt kapittel om prosjektering
Prosjektering var lite omtalt tidligere. Nå er det et omfattende kapittel som tar for seg:
- Strømføringsevne ved kabler uten overdekning og i sterke/isolerende rør.
- Magnetiske stålrør og virvelstrømmer (krav om å samle alle faser i samme rør).
- Lengdeutvidelse av rør med materialspesifikke utvidelseskoeffisienter (PE, PP, PVC), formel og eksempelkalkulasjon.
- Tiltak mot soloppvarming og kulde, ekspansjonsgap og bruk av muffer.
Krav til sterke plastrør – ny spesifikasjon
Det er utarbeidet kvalitetskrav som må settes til sterke plastrør:
- Krav til ringstivhet og veggtykkelse
- Slagtest ved -10°C med min. 150 J (IK 11++) og dokumentasjon.
- Krav til UV-bestandighet og levetid.
- Krav til farge og permanent merking.
- Eget punkt om delbare rør med krav til styrke og sikring mot åpning.
- Detaljerte krav til muffer og skjøtemetoder.
Stålrør
I den gamle versjonen var kravet kun at alle faser skal ligge i samme stålrør. Nå omfatter stålrørkapittelet:
- Dimensjonering og materialvalg.
- Godstykkelse og type stål (galvanisert, syrefast m.m.).
- Innfesting, skjøting og kantbehandling.
- Bruk av verktøyet Grøft Design® for beregning av tap i stålrør
Merking – mer detaljert og differensiert

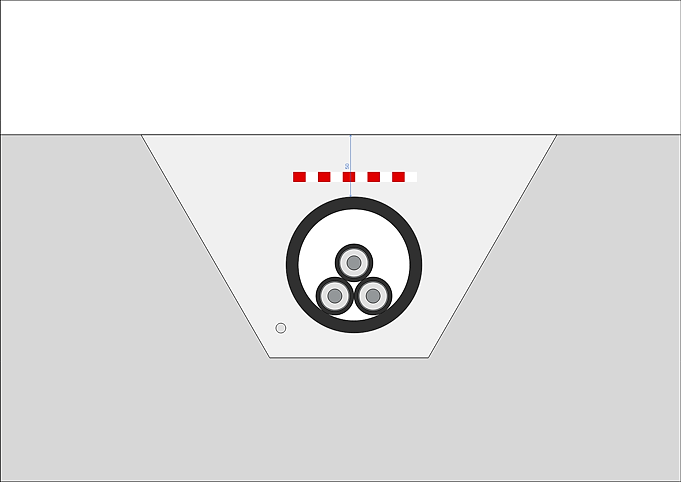

Det er utarbeidet mer detaljerte krav som stilles for grøfter uten og med liten overdekning. Merk at uten overdekning refererer til rør med mindre enn 10 cm overdekning, inkludert rør som er helt uten overdekning. Liten overdekning refererer til rør med en overdekning på mellom 10 og 40 cm. Nå presiseres at det skal brukes plastnett (ikke bånd), med henvisning til RENblad 9000 for utførelse, når en har overdekning.
