Krysskobling av kabelskjermer – optimalisert for høyspenningssystemer
Tradisjonelle skjermkoblinger, som tosidig jording, kan føre til betydelige sirkulerende strømmer i kabelskjermen, noe som gir ekstra varmetap og reduserer kabelens strømføringsevne. For høyspenningskabler (=>66 kV) er løsningen ofte krysskobling.
Med den nye funksjonen kan du nå:
- Simulere kabeltraseer med krysskoblet skjerm.

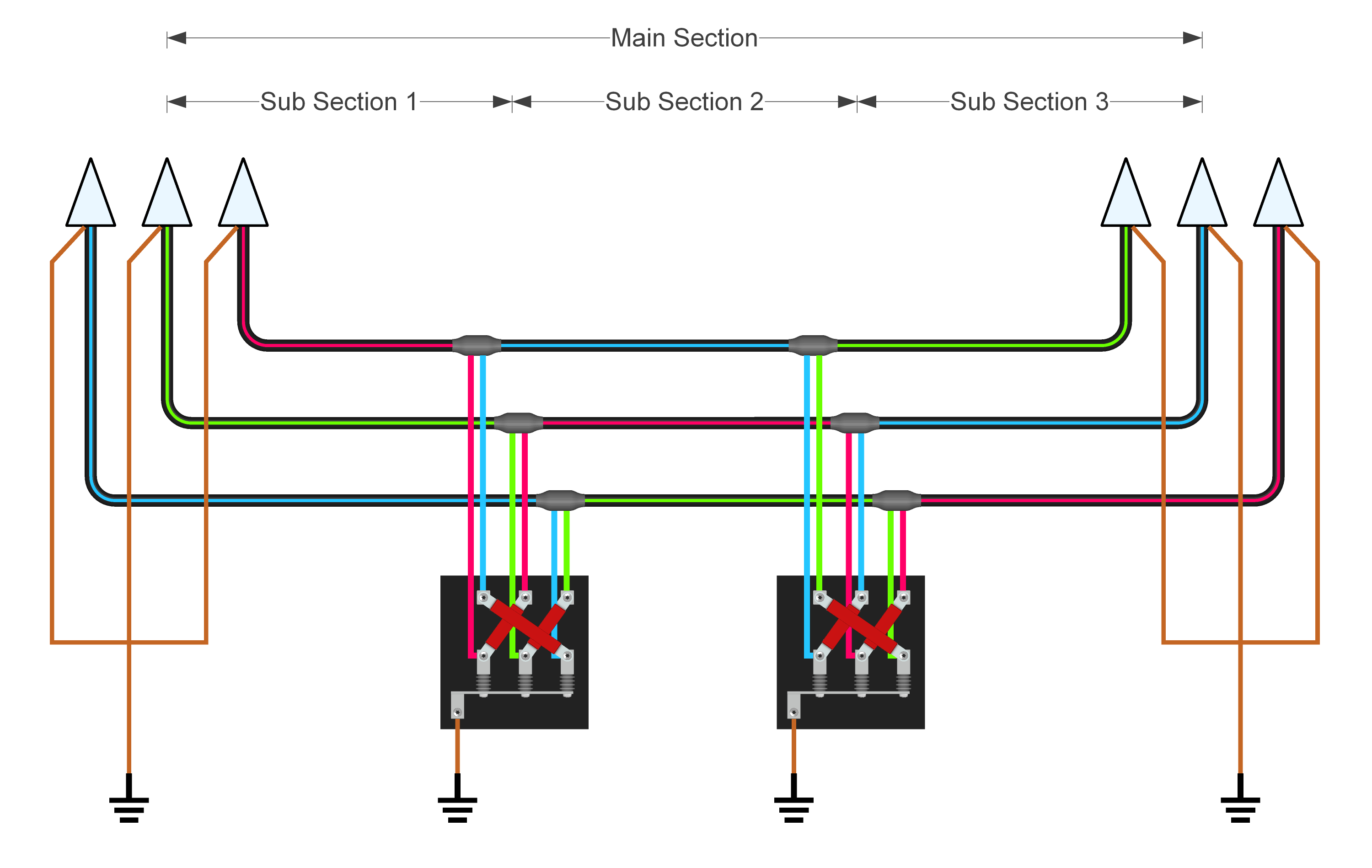

- Modellere en krysskoblet hovedseksjon bestående av tre geometrisk like delseksjoner – med symmetriske eller usymmetriske lengder på delseksjonene.
Hvorfor krysskobling?
- Reduserer sirkulerende strømmer og varmetap.
- Øker kabelens strømføringsevne.
- Egnet for lange kabelstrekk der ensidig eller tosidig jording ikke er tilstrekkelig/mulig.

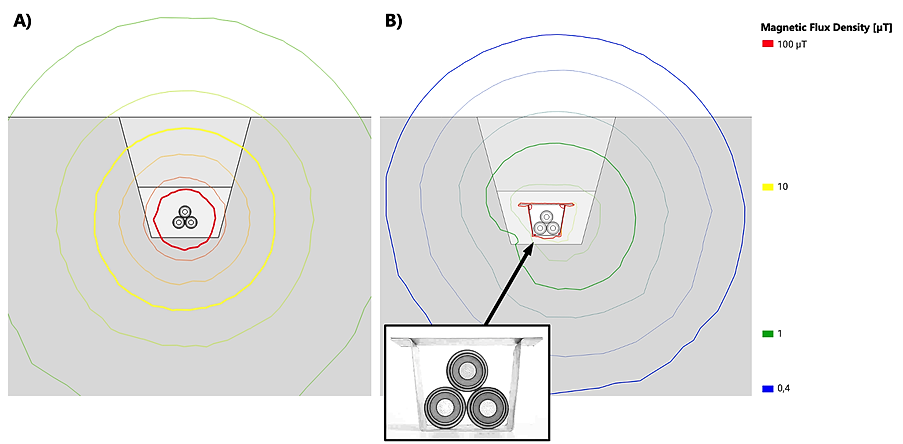

Magnetisk skjerming – beregninger for feltreduksjon
Elektromagnetiske felt fra kraftkabler kan påvirke både utstyr og omgivelser. Den nye funksjonen i Grøft Design gjør det mulig å:
- Simulere magnetfelt-demping ved bruk av metalliske konstruksjoner.
- Vurdere effekten av skjermingsmaterialer og geometri på feltstyrken.
Dette er spesielt relevant for prosjekter i urbane områder, der magnetfelt må holdes under grenseverdier.
Andre forbedringer
- Kodeoptimalisering for raskere FEM-modellering og redusert ressursbruk.
- Diverse bugfikser for økt stabilitet.
Hvorfor er dette viktig for bransjen?
Med disse oppdateringene gir Grøft Design® prosjekter bedre verktøy for å håndtere komplekse utfordringer knyttet til kabelprosjektering, tap og elektromagnetisme.
Les mer om funksjonene og tekniske detaljer på Grøft Design® dokumentasjonssidene:
