Langsgående vannblokkering i ledere krever riktig typeprøvd tilkoblingsutstyr

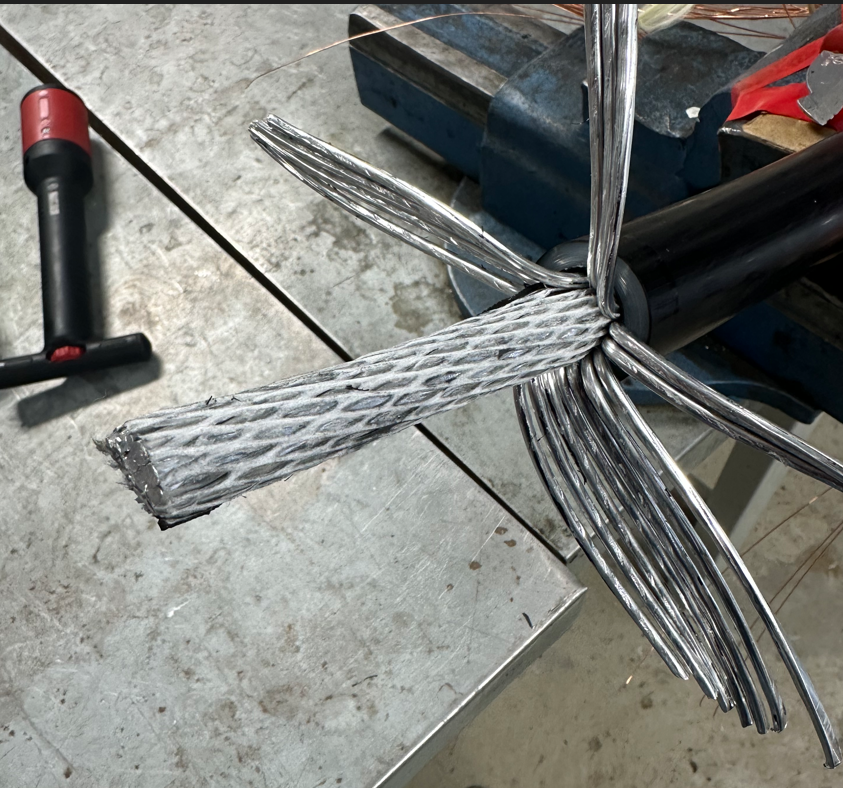

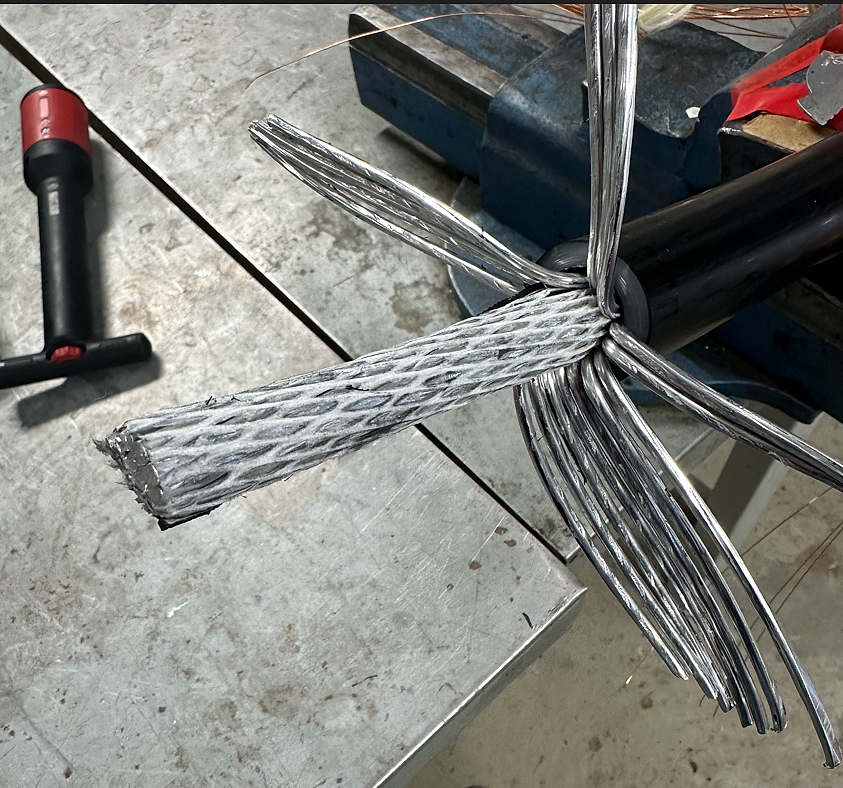

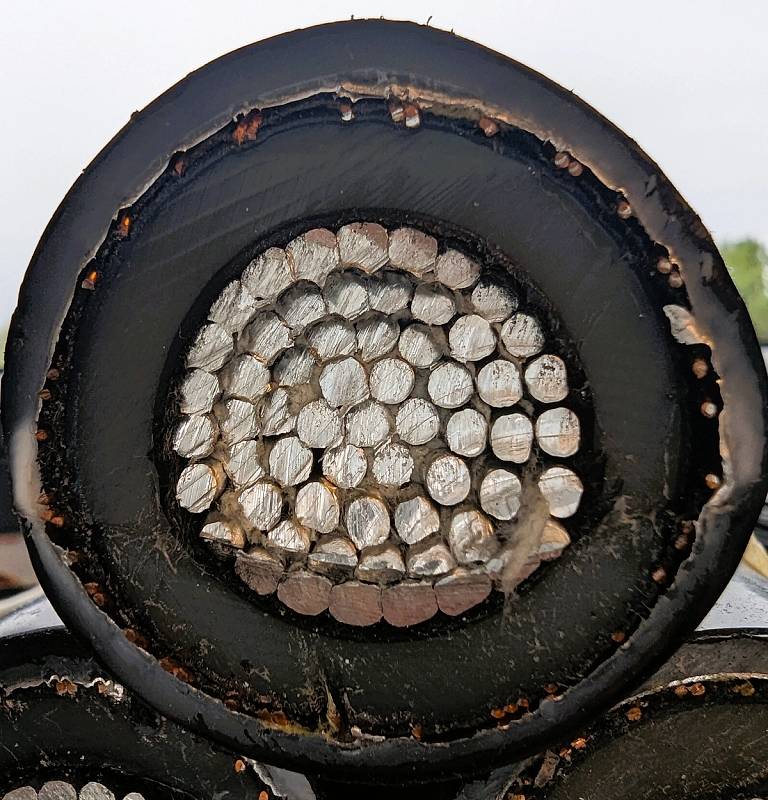

REN har fått flere spørsmål om bruk av skjøtehylser og tilkoblingsutstyr på kabler med langsgående vannblokkering i leder, eksempelvis ledere med svellpulver eller svellnett/bånd mellom kordelene. Det er viktig å velge rett kontaktmateriell fordi vannblokkerende materiale kan påvirke tilkoblingen både ved montasje og i drift.

IEC 61238, "Compression and mechanical connectors for power cables", stiller krav der man skal montere kabelsko/skjøtehylse direkte på leder med svellebånd/nett uten å ta bort svellebånd/nettet, da må kabelsko/skjøtehylse være godkjent/testet for montasje på leder med det rette vannblokkerende materiale. Dette må være beskrevet i montasjeanvisningen.

IEC 61238 stiller krav til dokumentert kompatibilitet

For forbindelser hvor lederen er utstyrt med svellenett eller annen form for vannblokkerende materiale, gjelder følgende krav til tilkoblingsutstyret i henhold til NEK IEC 61238-1-3, kapittel 5.2 «Leder» og kapittel 5.4 «Omfang av godkjenning»:

• Type impregnering og vannblokkerende system (herunder svellenett) skal dokumenteres og angis i testrapport og produktdokumentasjonen (herunder montasjeanvisningen). (5.2)
• Dersom samsvar med kravene dokumenteres ved testing på en leder med en spesifikk type vannblokkerende materiale (inkludert svellenett), gjelder godkjenningen kun for denne kombinasjonen av leder og vannblokkering. Godkjenningen omfatter altså ikke samme leder med andre typer vannblokkerende systemer eller annen utforming av svellenett enn det som er testet. Men samme godkjenning for leder med vannblokkerende materiale, gjelder også tilsvarende leder uten vannblokkering. (5.4)

Etterspør typeprøving for aktuell leder og vannblokkering

Det er derfor ikke tilstrekkelig å kontrollere at en skjøtehylse/endeavsluttning generelt er i henhold til IEC 61238, men ved innkjøp bør det etterspørres dokumentasjon på at utstyret er testet etter IEC 61238 på aktuell ledertype med den spesifikke typen langsgående vanntetting. Dette bør fremgå av testrapporter, produsentdokumentasjon, montasjeanvisning eller tredjeparts typeprøving.

REN anbefaler derfor at kravspesifikasjoner formuleres tydelig, eksempelvis: «Kontaktmateriellet skal være typeprøvd etter IEC 61238 på ledere med langsgående vannblokkerering av gjeldende type. Det må oppgis leverandør hvilke typer langsgående vannblokkeringer kontaktmateriellet er godkjent/testet for».

Dette bidrar til å redusere risiko for varmgang og redusert levetid i kabelskjøter og endeavslutninger. Dette vil også bli omtalt i RENblad 9108 kapittel 3.5, hvor det kommer en oppdatert tekst på høring i juni.
