Nye funksjoner i Grøft Design: Kortslutningsstrøm, multikanaler og forbedret komponentdatabase

Kortslutningsstrøm per IEC 60949

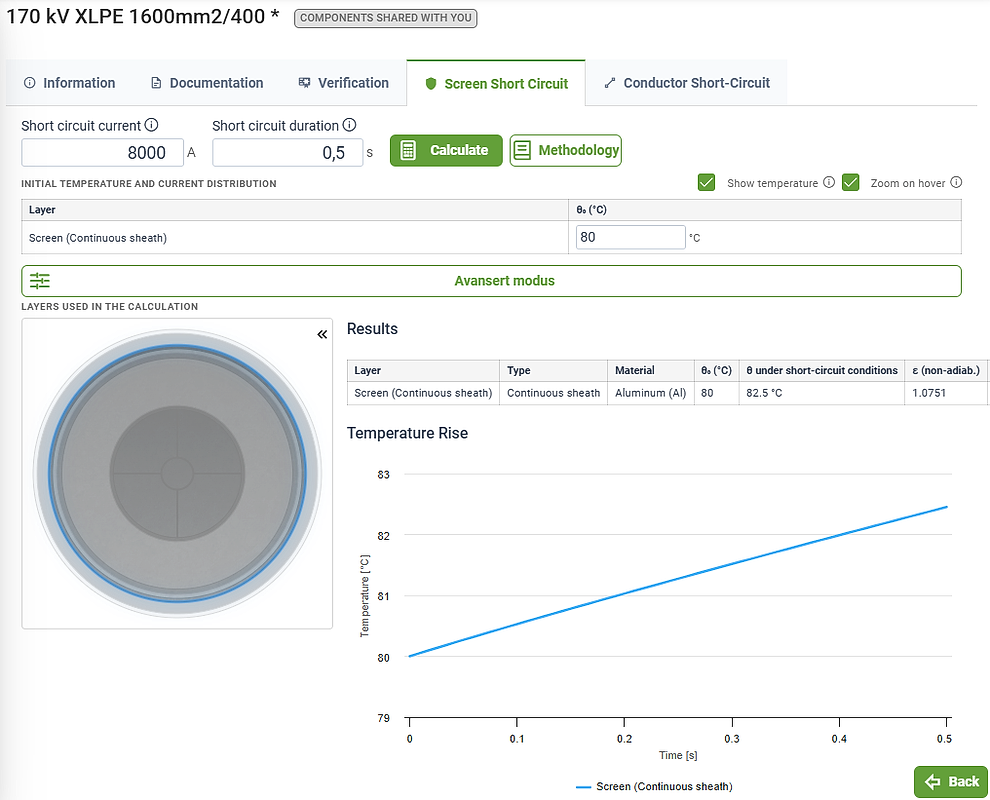

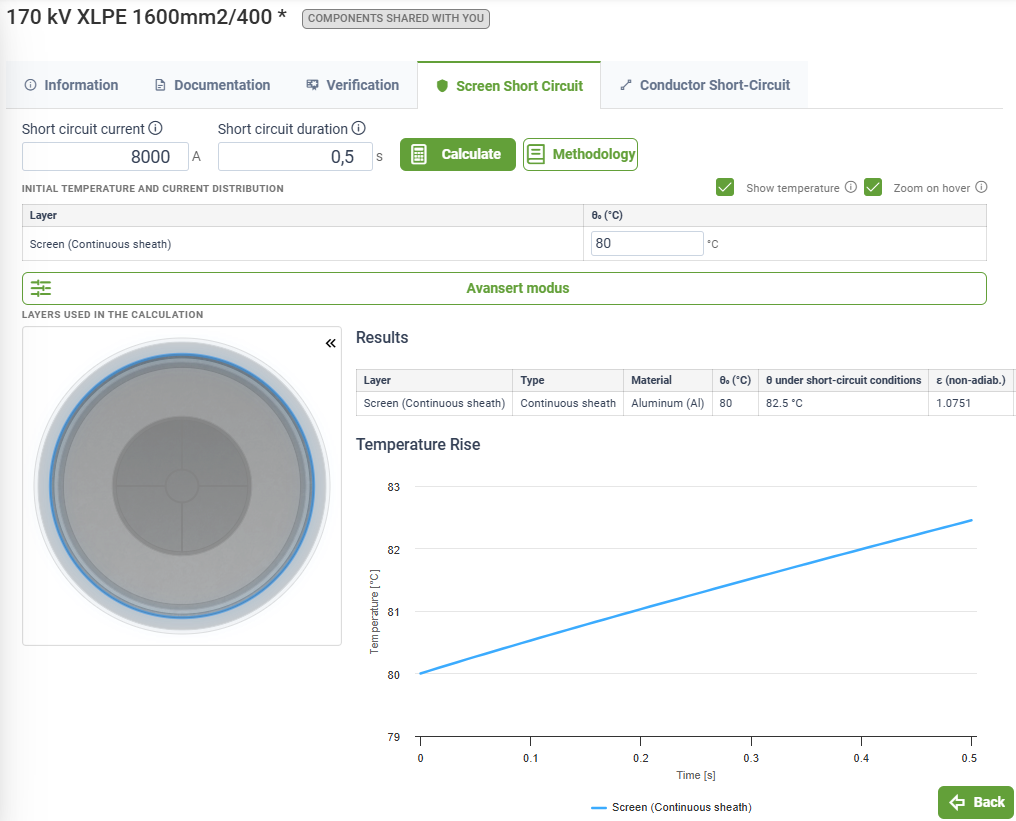

Grøft Design har nå en innebygd kalkulator for termisk tillatt kortslutningsstrøm i henhold til IEC 60949. Kalkulatoren gjør det mulig å evaluere og dokumentere den termiske tåleevnen til både leder og skjerm under feilforhold.

Ved en feil vil kortslutningsstrøm flyte gjennom lederen og kan returnere via kabelskjermen i en kort tid. Til tross for den korte varigheten kan energitilførselen heve temperaturen i leder og skjerm betydelig. Overskrides maksimumstemperaturen for det aktuelle metallsjiktet og tilhørende materialer, kan kabelen få varig skade.

Beregningsmetoden i IEC 60949 tar hensyn til ikke-adiabatiske effekter – det vil si at en andel av varmen som utvikles i det metalliske laget, kan forsvinne til omkringliggende materialer under feilen. Dette gir et mer nøyaktig resultat enn den konservative rent-adiabatiske tilnærmingen.

Kalkulatoren henter automatisk kabelgeometri og materialegenskaper fra kabelkonstruksjonen. Starttemperatur for leder og skjerm er forhåndsinnstilt til henholdsvis 90 °C og 80 °C, men kan justeres av brukeren. Feilstrøm og feilvarighet angis manuelt.

For kabler med flere skjermer fordeles kortslutningsstrømmen automatisk mellom dem proporsjonalt med motstand. Brukeren kan justere fordelingen for å analysere ulike scenarier.

Kalkulatoren er tilgjengelig direkte i kabeldesigneren og er ikke knyttet til et bestemt prosjekt.

Kanalsystemer

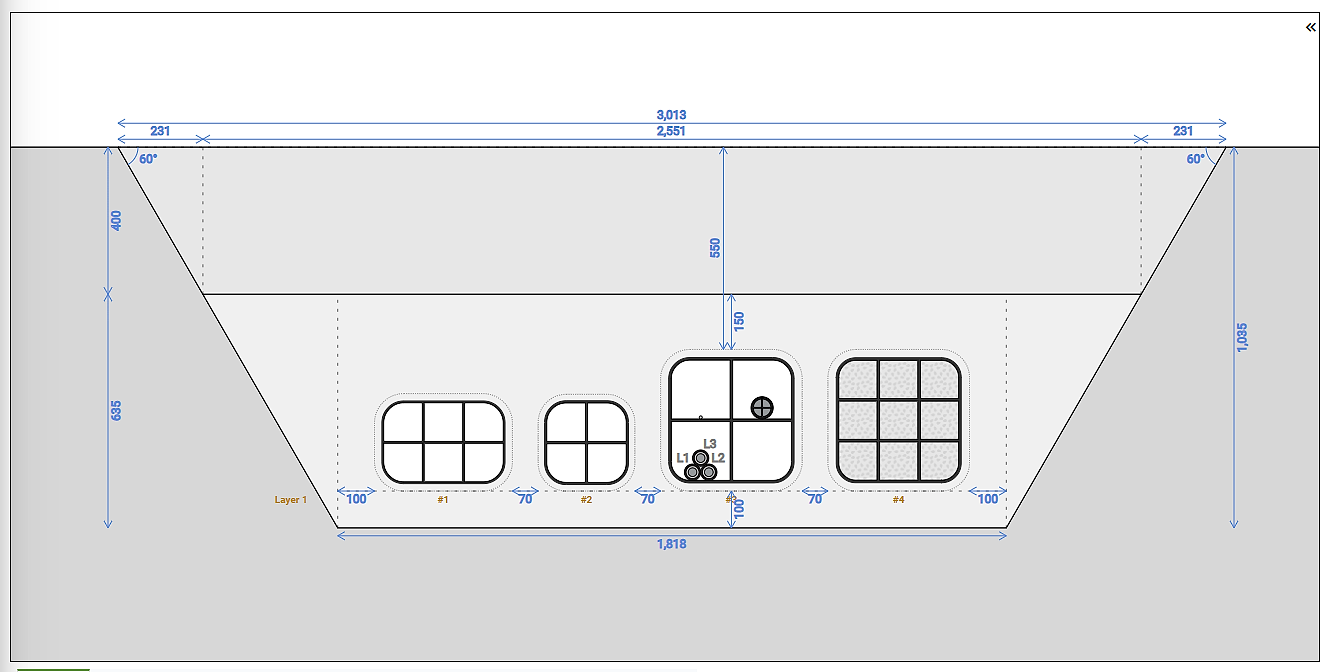

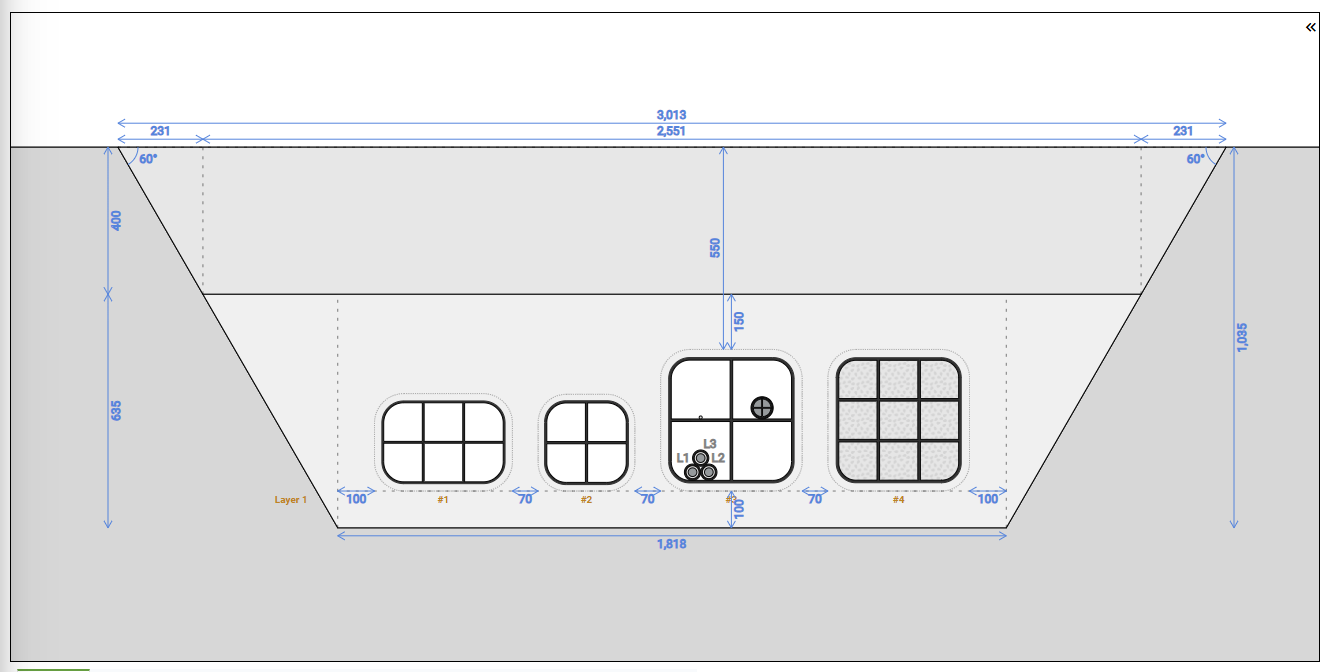

Kanalsystemer er nå tilgjengelig som i grøftesnittsdesigneren. Et kanaklsystem er en prefabrikkert enhet med flere separate løp, slik at flere kabler kan dele ett rør – noe som reduserer grøftebredden og forenkler installasjonen i trange traseer.

Forhåndsdefinerte konfigurasjoner er tilgjengelig for Melbye sitt produktsortiment Multikanal (4-way, 4-way XL, 6-way og 9-way), og egendefinerte geometrier kan opprettes for andre leverandører eller prosjektspesifikke behov.

Merk: Beregninger for kanalsystemer forutsetter kun konduktiv varmeoverføring. Brukere uten tilgang til konveksjonsmodulen vil få konservative resultater.

Forbedret komponentdatabase: lagring av egendefinerte objekter

Egendefinerte objekter kan nå opprettes og lagres direkte i komponentdatabasen. Dette gjør dem gjenbrukbare på tvers av prosjekter og tilgjengelige for hele teamet.

I tillegg plasseres nå kabler og objekter automatisk i hulrom på egendefinerte objekter, slik at dra-og-slipp kan brukes og behovet for manuell fri plassering reduseres.

Mer informasjon om de nye funksjonene finnes i Grøft Design sin dokumentasjon.
