Design og del dine egne komponenter i Grøft Design®

Med Grøft Design® kan du skreddersy ditt prosjekt ved å lage egne kabler, rør og komponenter. Utforsk Komponentdesigneren for å lage tilpassede løsninger, eller ta utgangspunkt i eksisterende design og tilpass etter behov. Dokumentér, verifisér og del enkelt dine kreasjoner med andre – alt med støtte fra kraftige simuleringsverktøy og brukervennlige funksjoner.

Publisert 15. januar 2025

Einar Kirkhus Nilsen

Prosjektleder

Lag dine egne komponenter

Grøft Design® kommer med et omfattende komponentbibliotek. Hvis det mangler en bestemt komponent, kan du legge den til selv med Komponentdesigneren, eller be oss legge den til for deg.

Lag dine egne kabler

For å komme i gang trenger du et detaljert kabeldatablad og strømkapasitet fra kabelprodusenten.

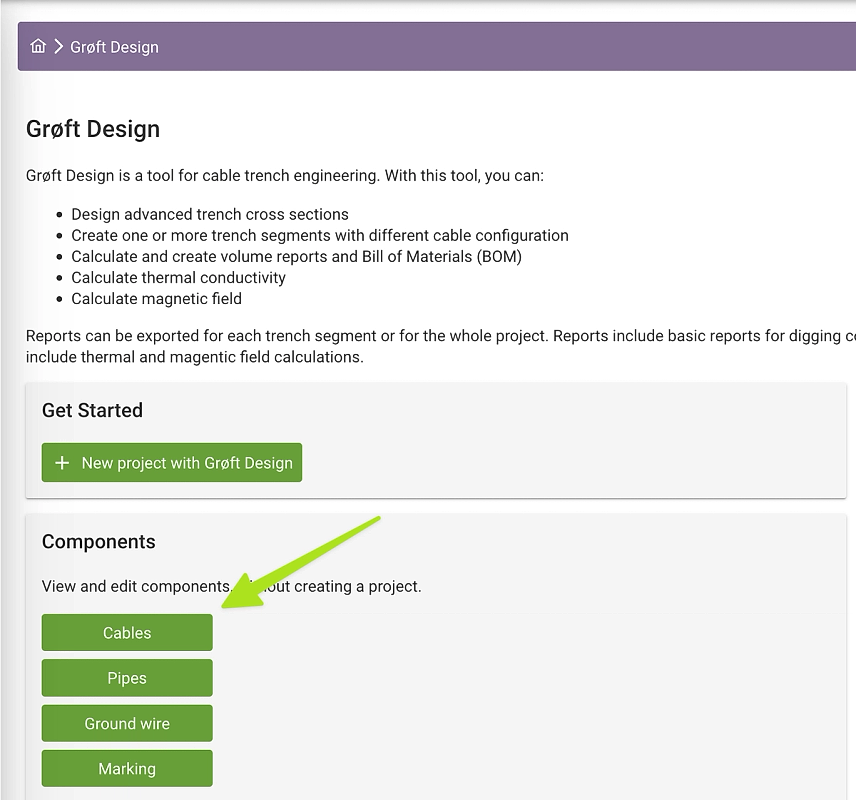

Kabeldesigneren finner du på hovedsiden til Grøft Design®.

Bilde viser startsiden til Grøft Design og hvor du skal trykke for å legge til kabler

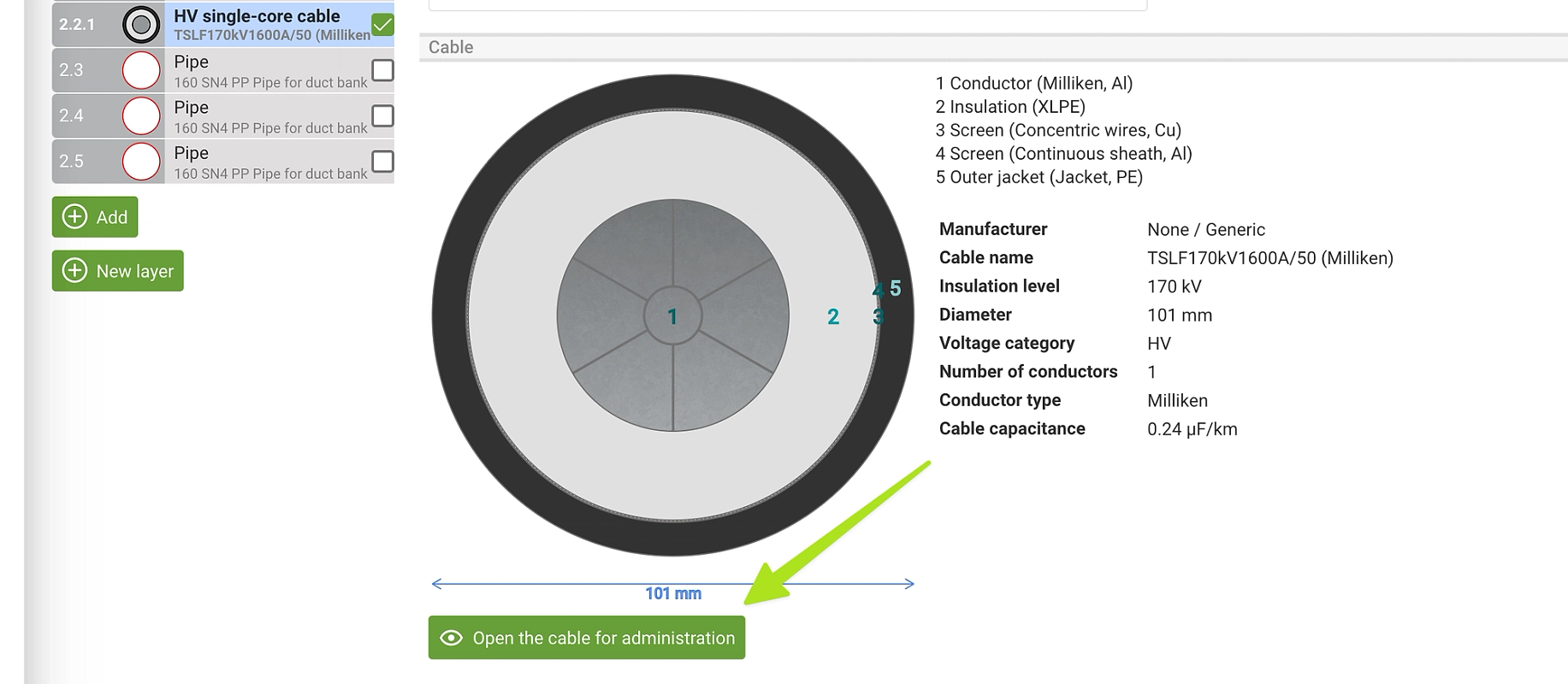

Alternativt kan du velge en kabel i et tverrsnitt av en grøft og klikke på administrer.

Ofte er den enkleste måten å komme i gang på å kopiere en eksisterende kabel og deretter endre den.

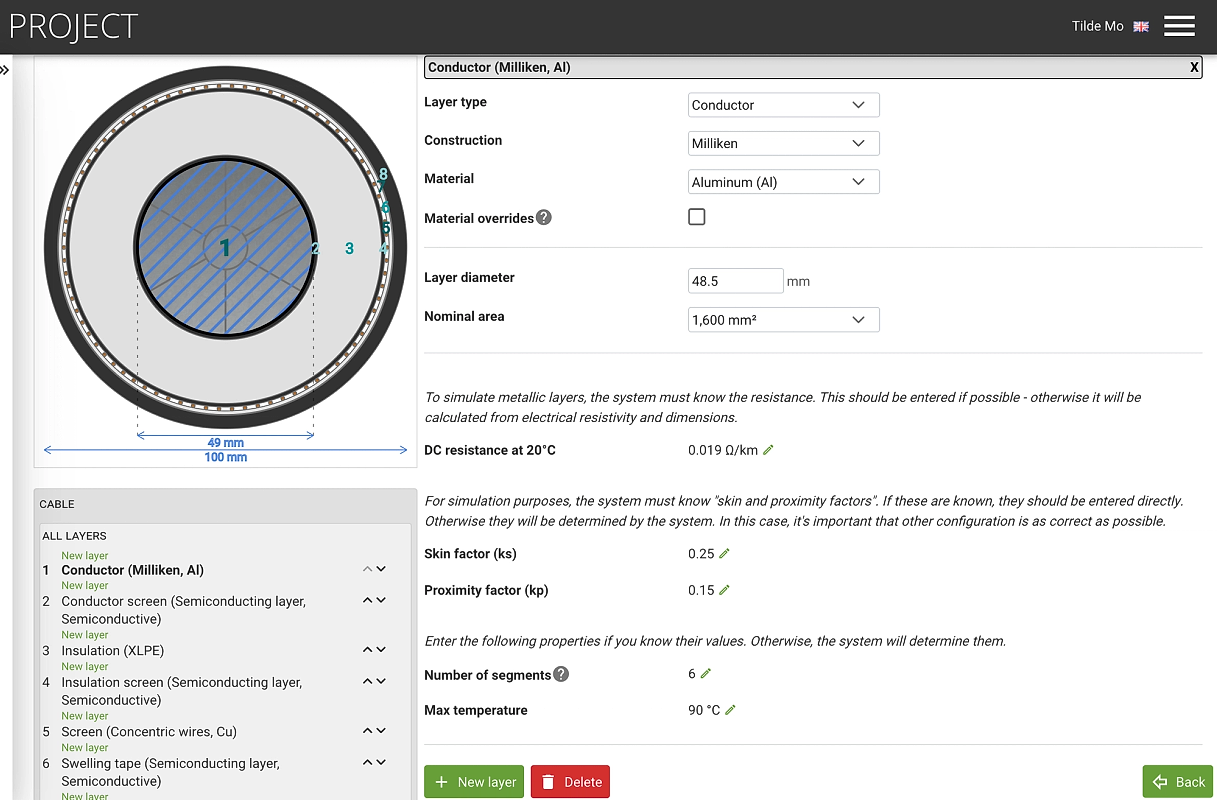

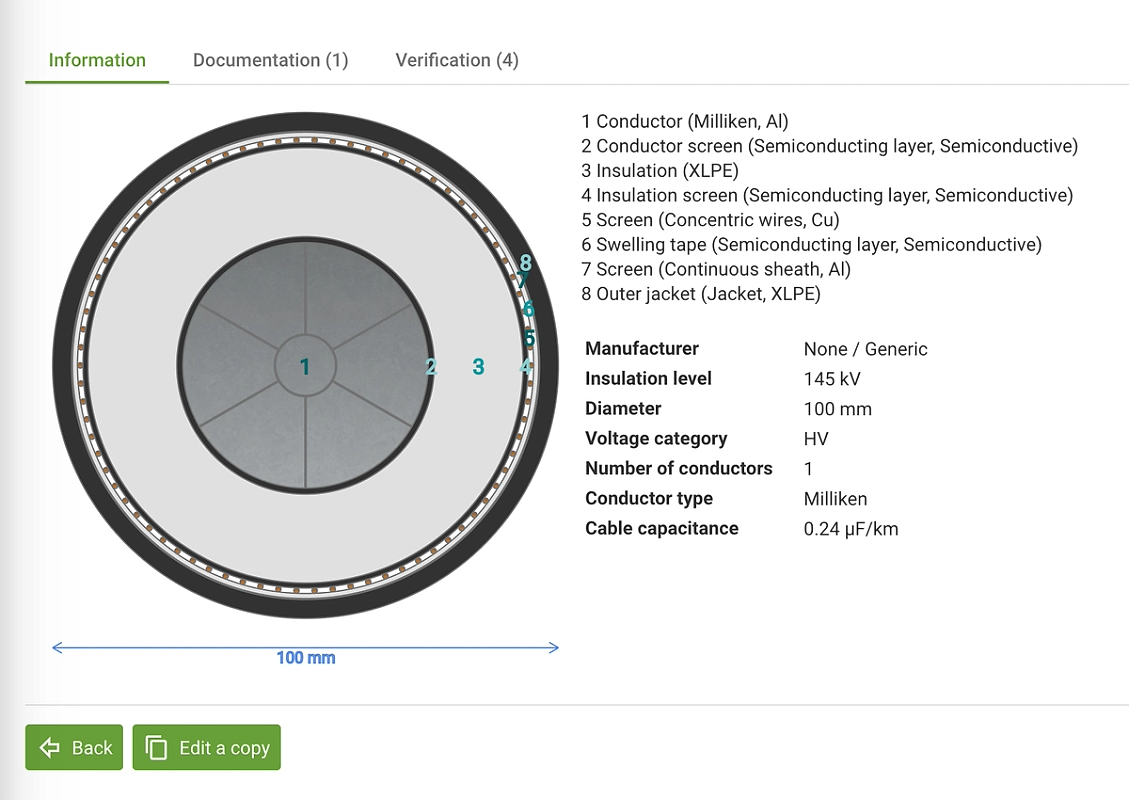

Når du har laget den nye kabelen, kan du legge til lag, flytte dem rundt og gjøre endringer slik du ønsker.

Merk: Simuleringer i Grøft Design® utføres ved hjelp av Finite Element Analysis. For Milliken-kabler er dette svært tidkrevende, så en forenklet modell basert på IEC-formler brukes.

Dokumenter kabelen

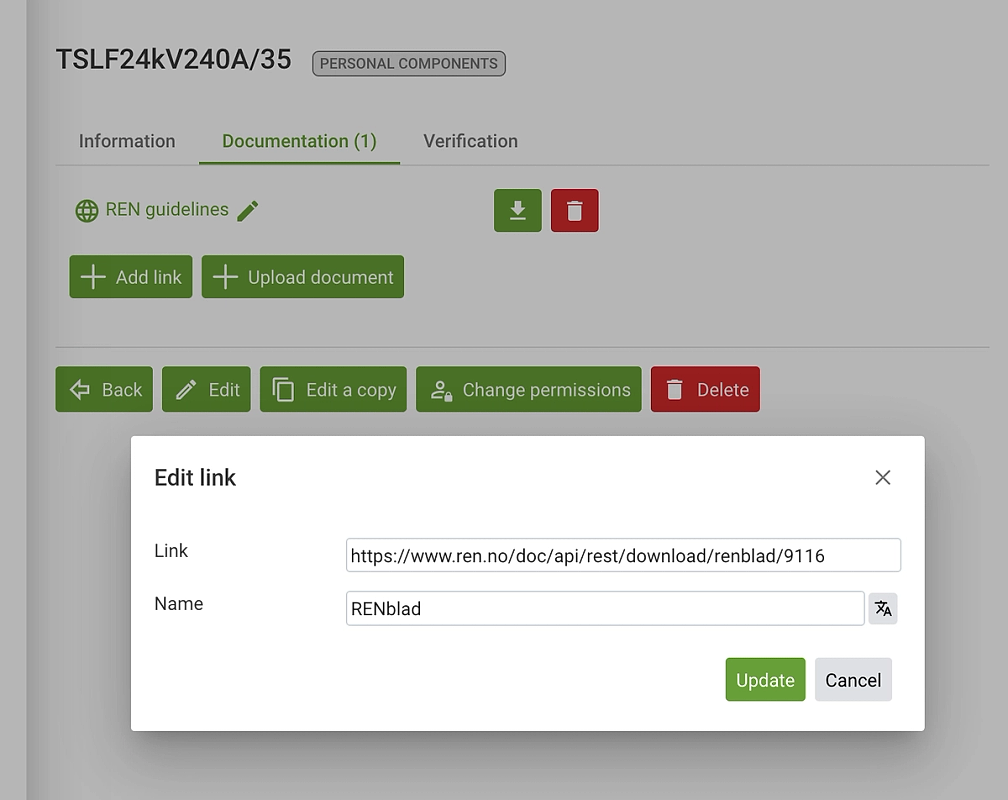

Du kan legge til dokumentasjon for kablene dine, både ved å laste opp dokumentasjon og ved å legge til lenker til online dokumentasjon.

Å lenke er spesielt nyttig hvis du har dokumentasjon som du trenger å begrense tilgangen til, ved å lenke til ditt eget innholdshåndteringssystem.

Verifiser kabelen

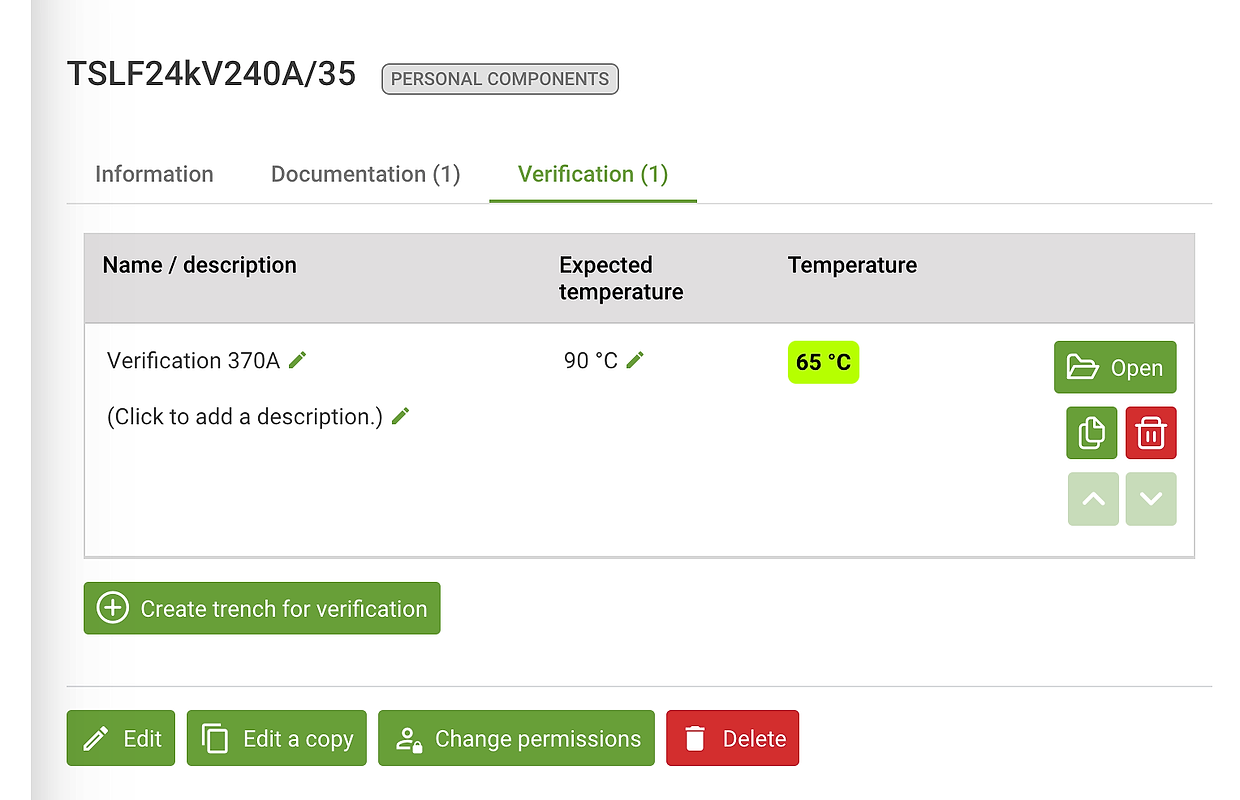

Når du designer en kabel, er det viktig å verifisere designet. Under verifikasjonsfanen i Kabeldesigneren kan du lage simuleringer som verifiserer kabeltemperaturen for en gitt strømstyrke.

Lag grøft for verifikasjon.

Sett en målt temperatur for grøften.

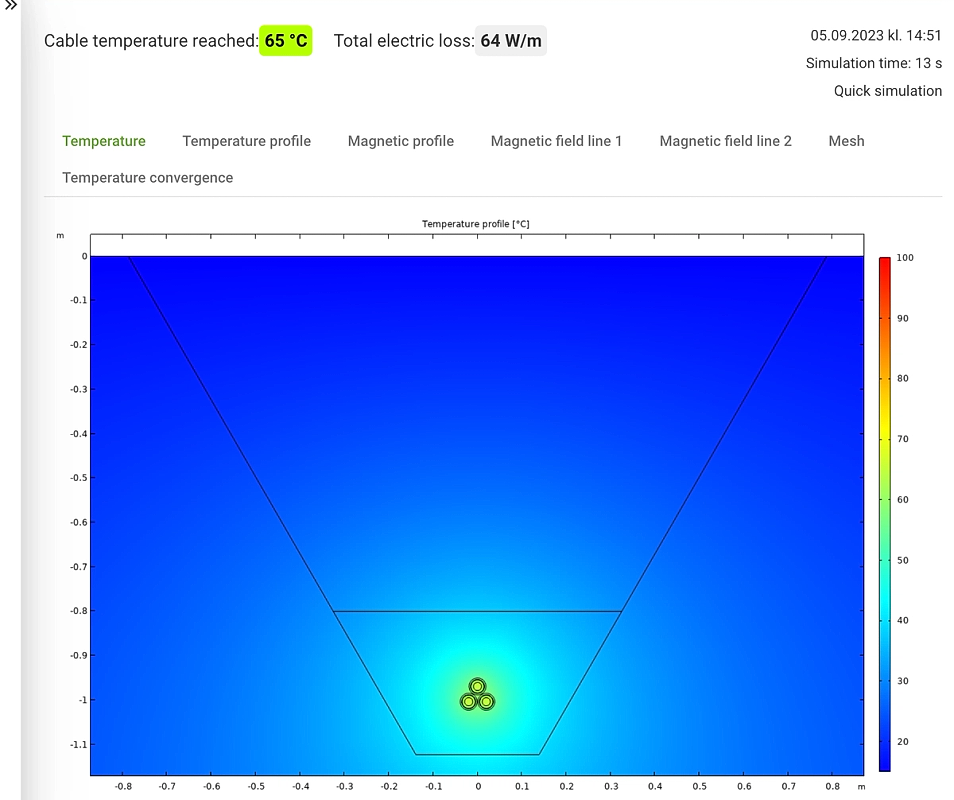

Se temperaturrapporten.

Lag dine egne rør

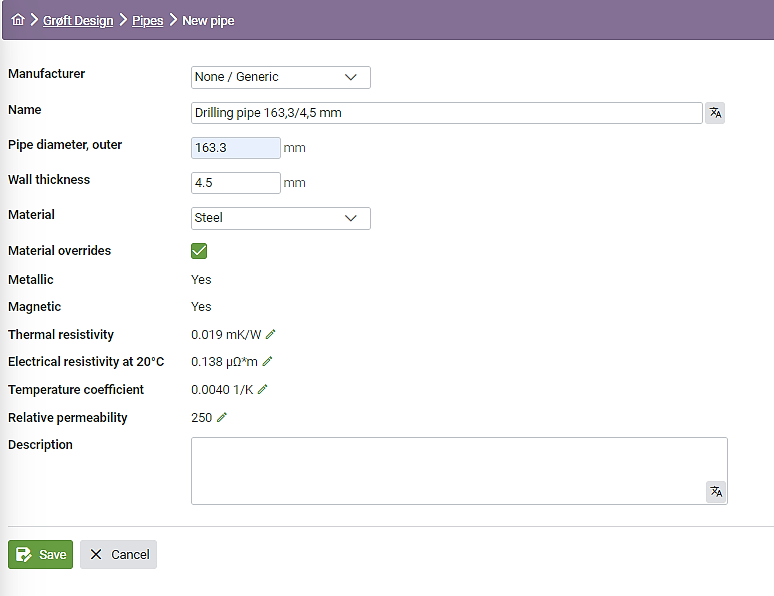

Bruk samme fremgangsmåte som for kabler. Juster materialspesifikasjonene, hvis kjent, for å forbedre nøyaktigheten i simuleringen.

Del kreasjonen din

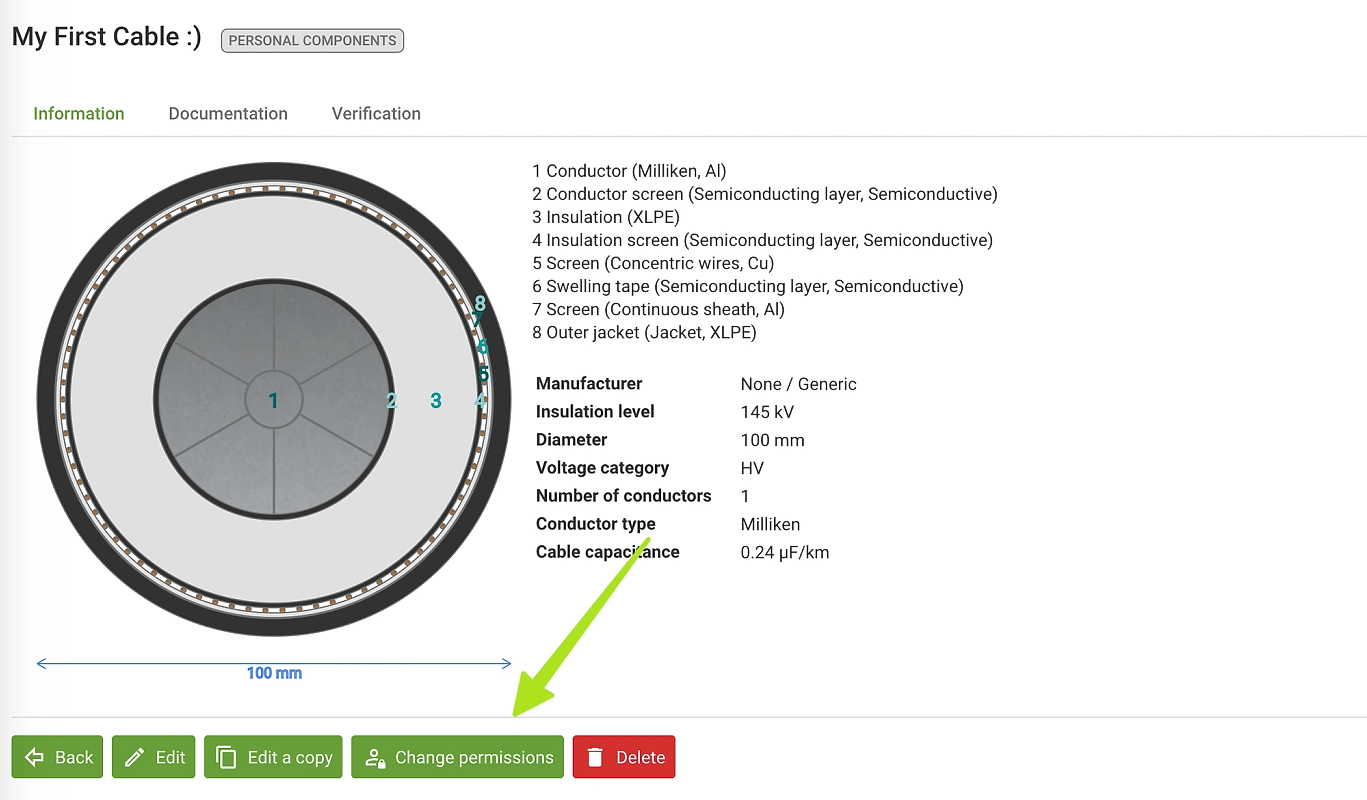

Komponenten kan deles med andre ved å klikke på "endre tillatelser". Komponenter er private som standard.
