Ny funksjon i Grøft Design: Beregning av spenningsstigning på kabelskjerm

Den nye funksjonen gjør det mulig å analysere hvordan forskjellige skjermjording-systemer påvirker strømføringsevne, tap og spenningsoppbygging i kabelskjermer – særlig viktig i høyspenningsanlegg. Løsningen støtter tre hovedtyper skjermjording:

• Tosidig jording
• Ensidig jording
• Krysskoblet jording

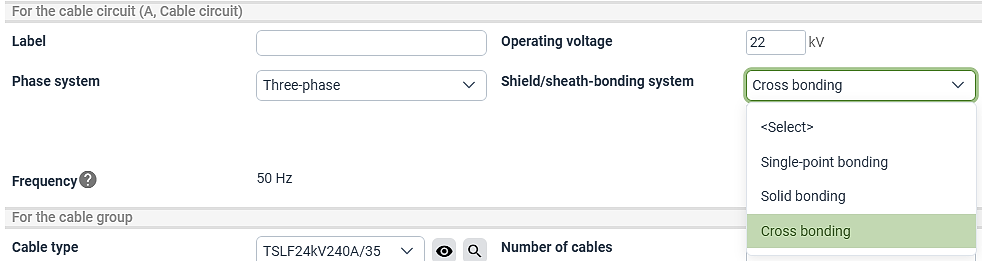

Valg av skjermjordingsystem gjøres direkte i fanen «grøftesnitt» ved å markere kabelen og velge ønsket løsning fra nedtrekksmenyen.

Tosidig jording

Ved tosidig jording jordes kabelskjermen i begge ender. Dette er en vanlig løsning i lav- og mellomspenningsanlegg fordi den er enkel å installere og gir lav spenning mellom skjerm og jord. Ulempen er at det oppstår sirkulerende strømmer i skjermen, noe som gir ekstra varmetap og redusert strømføringsevne.

Ensidig jording

I ensidig jording jordes skjermen kun i én ende, mens den andre enden er flytende. Dette eliminerer sirkulerende strømmer og reduserer tapene i skjermen, men gir samtidig spenningsoppbygging i den ujordede enden. Derfor er kabelstrekkets lengde begrenset, og løsningen krever ofte både spenningsbegrensere (SVL) og jordleder (ECC).

Krysskoblet jording

Krysskoblet jording brukes ofte i høyspenningssystemer for å redusere induserte spenninger og tap. Her deles kabelskjermen opp i seksjoner hvor skjermene krysskobles mellom fasene. Under optimale forhold vil de induserte spenningene kansellere hverandre, noe som gir minimale sirkulasjonsstrømmer og lavere termiske tap. Samtidig stiller løsningen høyere krav til installasjon, seksjonslengder og vedlikehold.

Visualisering av skjermspenning

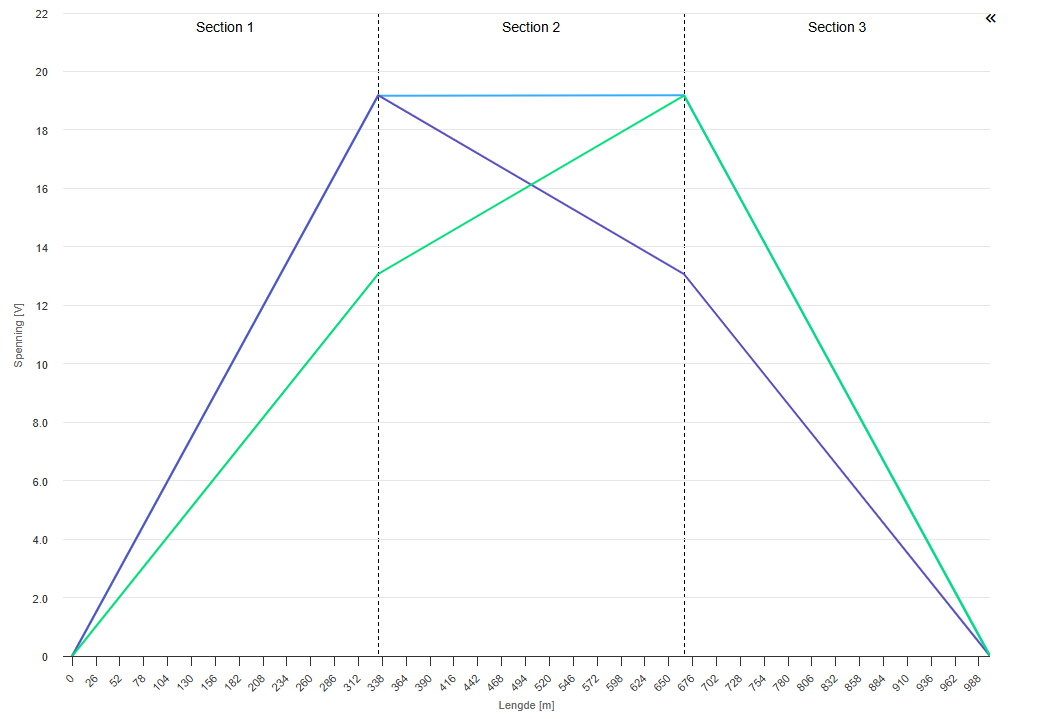

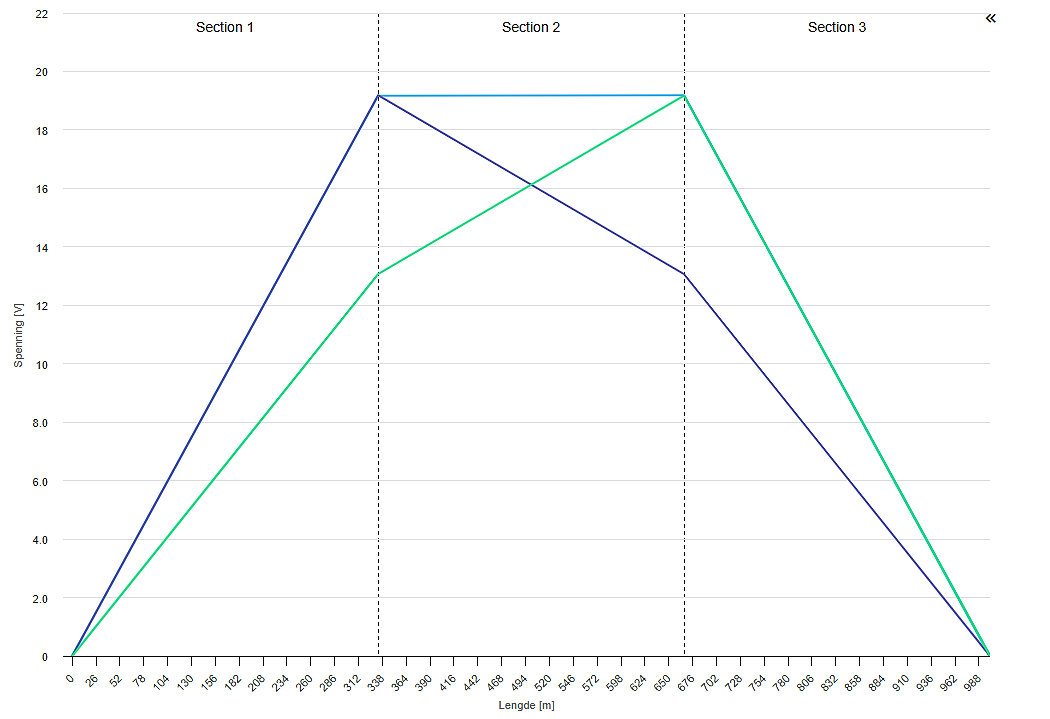

For ensidig- og krysskoblede skjermsystemer kan Grøft Design også vise spenningsoppbyggingen i kabelskjermen som et eget plott i resultatvisningen. Dette gir brukeren bedre innsikt i hvor store skjermspenninger som oppstår langs kabelstrekket. Funksjonen er en del av den kontinuerlige utviklingen av Grøft Design, som de siste årene har fått flere avanserte analysefunksjoner for kabelanlegg og termiske simuleringer.
